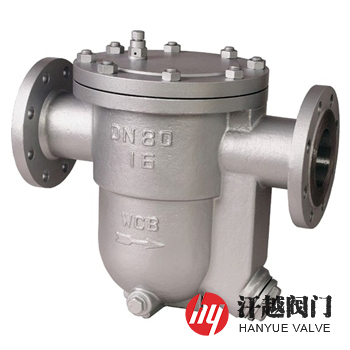

CS41H自由浮球式蒸汽疏水閥產品概述
CS41H自由浮球式蒸汽疏水閥是由閥體內凝結水的液位變化驅動浮球的啟閉動作，以起到自動排放凝結水并阻止蒸汽逸出的作用。當蒸汽系統剛運行時，管道內的空氣經過自動或手動排空氣裝置排出，當冷凝水進入閥內時，浮球因浮力而上升，閥被開啟，空氣和凝結水同時迅速排出，當熱凝結水和蒸汽進入時，閥內溫度升高，排空氣裝置被關閉，浮球根據凝結水量多少和水位變化自動升降調節閥座孔開度，連續排放凝結水，當凝結水停止進入時，浮球靠自重下沉，封閉閥座孔，閥被關閉，由于閥座孔總是在凝結水液位以下，形成可靠的水密封，所以無蒸汽泄漏，起到排水阻汽作用。該閥結構簡單，內部只有一個活動部件精細研磨的不銹鋼空心浮球，它既是浮子又是啟閉件，無易損零件，使用時間長，不受溫度和工作壓力波動的影響，連續排水。本產品有在閥蓋上部設置空氣排放閥和將空氣排放閥安裝在閥體內兩種。
CS41H自由浮球式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
2 | 閥 蓋 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
3 | 閥 座 | A276 430 | A276 430 | A276 304 | A276 316 | A276 316L |
4 | 浮 球 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
5 | 過 濾 網 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
6 | 螺 塞 | A105 | A182 F11 | A182 304 | A182 316 | A182 316L |
7 | 螺 栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8M |
8 | 螺 母 | A194 2H | A194 4 | A194 8 | A194 8M | A194 8M |
CS41H自由浮球式蒸汽疏水閥性能規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 | ||||
檢驗驗收 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||

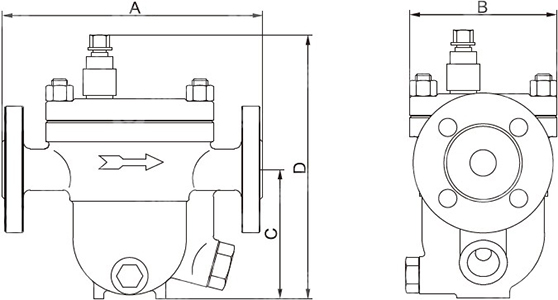

CS41H自由浮球式蒸汽疏水閥外型尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸 | 參考重量 KG | |||
A | B | C | D | |||
16 ~ 40 (Class150)20 | 15 | 195 | 120 | 97 | 195 | — |
20 | 195 | 126 | 103 | 200 | — | |
25 | 215 | 130 | 105 | 210 | — | |
32 | 270 | 172 | 130 | 240 | — | |
40 | 280 | 172 | 140 | 250 | — | |
50 | 290 | 172 | 140 | 250 | — | |
65 | 340 | 210 | 175 | 300 | — | |
80 | 380 | 220 | 190 | 325 | — | |
100 | 430 | 260 | 225 | 410 | — | |
125 | 480 | 280 | 260 | 420 | — | |
150 | 480 | 302 | 311 | 506 | — | |
CS41H自由浮球式蒸汽疏水閥結構圖
如果你需訂購我廠自由浮球式蒸汽疏水閥產品，咨詢時煩請說明使用壓力、工作壓差、公稱壓力、公稱通徑、閥體和內件材料、法蘭標準等。本產品表面有黑色或藍色高溫油漆，也可根據客戶要求噴涂其他顏色油漆。
