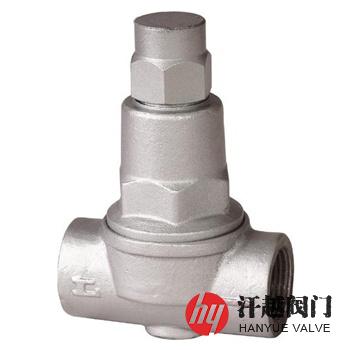

TB11可調雙金屬片式蒸汽疏水閥產品概述
TB11W、TB11可調雙金屬片式蒸汽疏水閥是一種適用于經常有蒸汽壓力波動的設備和場合，端部連接形式為承插焊或螺紋的蒸汽疏水閥，其當裝置剛啟動時，管道出現低溫凝結水，雙金屬片是平展狀態，閥芯在彈簧的彈力下處于開啟位置，冷凝水和空氣迅速排放出去，當凝結水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形并推動閥芯靠近閥座，當熱的凝結水不斷排出，溫度接近飽和蒸汽溫度時，閥門關閉。該閥采用三段式設計，可以在線調節凝結水排放溫度，可調整到比蒸汽溫度更低的任意一個溫度下使閥門打開，調整時，只需打開固定螺母并順時針轉動調節桿逐漸擰緊，以降低凝結水排放溫度，相反，逆時針轉動調節桿則調高排放凝結水溫度。本產品特適用于蒸汽主管線，伴熱管網、生活采暖和小型加熱設備的管線用。
TB11可調雙金屬片式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A105 | A182 F11 CL.2 | A182 304 | A182 316 | A182 316L |
2 | 閥 蓋 | A105 | A182 F11 CL.2 | A182 304 | A182 316 | A182 316L |
3 | 蓋 帽 | A105 | A182 F11 CL.2 | A182 304 | A182 316 | A182 316L |
4 | 螺 桿 | A276 304 | A276 304 | A276 304 | A276 316 | A276 316L |
5 | 雙金屬片 | A182 304 | A182 304 | A182 304 | A182 316 | A182 316L |
6 | 彈 簧 | A276 304 | A276 304 | A276 304 | A276 316 | A276 316L |
7 | 閥 芯 | 17-4PH | 17-4PH | A276 304 | A276 316 | A276 316L |
8 | 閥 座 | 17-4PH | 17-4PH | A276 304 | A276 316 | A276 316L |
TB11可調雙金屬片式蒸汽疏水閥性能參數
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
調整溫度范圍(℃) | 50 ~ 190 | ||||
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
螺紋標準 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
焊接端部 | 承插焊按JB/T 7746或ASME B16.11，對焊按GB/T 12224或ASME B16.25等 | ||||
檢驗試驗 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||
TB11可調雙金屬片式蒸汽疏水閥外型尺寸
公稱尺寸 PN | 公稱通徑 DN | 尺寸 | 參考重量 KG | |||
L | H | h | W | |||
16 ~ 40 (Class150)20 | 15 | 90 | 108 | 25 | 63 | 1.8 |
20 | 90 | 108 | 25 | 63 | 1.8 | |
25 | 95 | 108 | 25 | 63 | 1.8 | |
TB11可調雙金屬片式蒸汽疏水閥結構圖
如果你需訂購我廠TB11可調雙金屬片式蒸汽疏水閥產品，咨詢時煩請說明閥門公稱通徑、排水量、公稱壓力(進出口)等，以便選型或者具體型號，具體詳情請聯系我司銷售技術人員。
