保溫Y型過濾器產品簡介
保溫Y型過濾器是在鑄制或焊制Y型過濾器的殼體上焊裝金屬夾套，使它們之間構成保溫通道，用于注入蒸汽、熱油或其他加熱流體，以提高或保持介質的溫度，避免其凝固或結晶，使物料去除雜質易于進行。本產品有較好的保溫特性，它的通徑與管徑一致，同時又能有效地減少管路中介質熱量損失，可保障物料能夠獲得頗佳的輸送性能，實現除去液體或氣體中含有的少量固體顆粒物的目的。
保溫Y型過濾器在殼體的不同側分別設置有一個或兩個保溫加熱流體的入口和出口，其中入口和出口的連接方式可采用焊接、螺紋或法蘭等。本產品主要用于石油、化工、冶金、制藥、食品等管線輸送系統中，用以過濾常溫下會凝固的高粘度物料中所含的固體雜質，此外，它還可根據用戶需要在夾套中注入冷卻水、冷氣等，使整個過濾器保溫或降溫，達到所需要的溫度，避免介質結焦或燒焦。
保溫Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 殼 體 | 20 | 15Cr5Mo | 304 | 304L | 316 | 316L |
| 2 | 法 蘭 | A105 | 15Cr5Mo | 304 | 304L | 316 | 316L |
| 3 | 法 蘭 蓋 | Q235B | 15Cr5Mo | 304 | 304L | 316 | 316L |
| 4 | 濾筒濾網 | 304 | 304 | 304 | 304L | 316 | 316L |
| 5 | 墊 片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | |||||
| 6 | 保溫夾套 | Q235B | 15Cr5Mo | 304 | 304 | 304 | 304 |
| 7 | 螺 柱 | 35CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
| 8 | 螺 母 | 30CrMoA | 30CrMoA | 304 | 304 | 316 | 316 |
| 9 | 排污螺塞 | 304 | 304 | 304 | 304L | 316 | 316L |
保溫Y型過濾器技術規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 密封性試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | SH/T 3411-2017 石油化工泵用過濾器選用、檢驗及驗收規范 | |||||
| 法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | SH/T 3411-2017 石油化工泵用過濾器選用、檢驗及驗收規范 | |||||
| 過濾精度 | 0.02mm ~ 16.0mm | |||||
保溫Y型過濾器主要尺寸
| 公稱壓力 PN | 公稱直徑 DN | 結構尺寸/mm | 排污口 B(in) | 保溫加熱 流體壓力 | 保溫加熱流 體入口出口 | ||
| L | H | H1 | |||||
| 20 (Class150) 50 (Class300) | 20 | 370 | 324 | 235 | R?" | PN≤0.6MPa | 入口a G?" 出口b G?" |
| 25 | 370 | 326 | 235 | R?" | PN≤0.6MPa | ||
| 32 | 390 | 372 | 275 | R?" | PN≤0.6MPa | ||
| 40 | 390 | 387 | 285 | R?" | PN≤0.6MPa | 入口a G?" 出口b G?" | |
| 50 | 420 | 415 | 295 | R?" | PN≤0.6MPa | ||
| 65 | 450 | 469 | 330 | R?" | PN≤0.6MPa | ||
| 80 | 500 | 538 | 370 | R?" | PN≤0.6MPa | ||
| 100 | 575 | 596 | 415 | R?" | PN≤0.6MPa | ||
| 150 | 700 | 766 | 525 | R?" | PN≤0.6MPa | 入口a DN25 出口b DN25 | |
| 200 | 890 | 903 | 610 | R?" | PN≤0.6MPa | ||

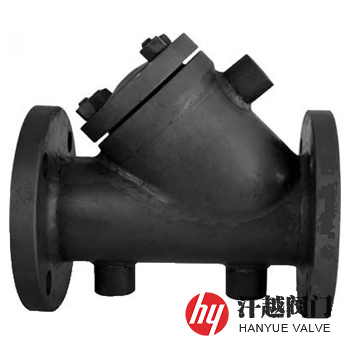

保溫Y型過濾器結構圖
如果你需訂購我廠Y型過濾器產品，咨詢時煩請?zhí)峁┮?guī)格型號，公稱通徑、公稱壓力、殼體和濾網材質、過濾精度、端部連接形式，如果是法蘭連接的，請說明法蘭標準及密封面形式等。
