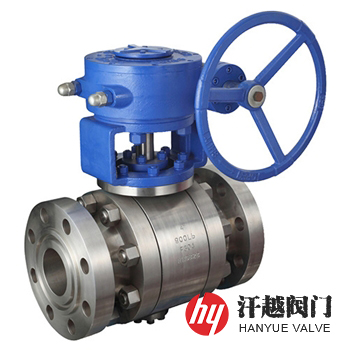

不銹鋼鍛鋼球閥產品概述
不銹鋼鍛鋼球閥是一種主要零部件采用ASTM A182 F304、A182 F304L或A182 F316、A182 F316L及A479 310S等工業閥門用承壓不銹鋼鍛件或棒材加工而成，適用于切斷或接通高壓管路中的介質的浮動球或固定球球閥，其通過閥座與球體的密封配合來實現對流體的控制，通常采用二片式或三片式結構設計，其中三段式是將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥沿閥桿中心軸左右對稱，中部用螺栓連接。該閥所使用的鍛件是指通過對金屬坯料進行鍛造變形而得到的工件或毛坯，利用對金屬坯料施加壓力，使它產生塑形變形，可改變其機械性能，通過鍛造能消除金屬在冶煉過程中產生的鑄態疏松等缺陷，優化微觀組織結構，同時由于保存了完整的金屬流線，鍛件的機械性能一般優于同樣材料的鑄件。本產品主要適用于高壓、大口徑場合，廣泛應用在石油、天然氣管線和管道系統中。
不銹鋼鍛鋼球閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A182 F304 | A182 F304L | A182 F316 | A182 F316L | A479 310S |
2 | 連 接 體 | A182 F304 | A182 F304L | A182 F316 | A182 F316L | A479 310S |
3 | 球 體 | A182 F304 | A182 F304L | A182 F316 | A182 F316L | A479 310S |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
5 | 閥 桿 | A182 F304 | A182 F304L | A182 F316 | A182 F316L | A479 310S |
6 | 固 定 軸 | A182 F304 | A182 F304L | A182 F316 | A182 F316L | A479 310S |
7 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | ||||
8 | 填料壓板 | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M | A351 CF8 |
9 | 螺 柱 | A193 B8 | A193 B8 | A193 B8M | A193 B8M | A193 B8 |
10 | 螺 母 | A194 8 | A194 8 | A194 8M | A194 8M | A194 8 |
不銹鋼鍛鋼球閥性能規范
公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.0 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | ||||
結構長度 | GB/T 12221、API 6D、ASME B16.10 | ||||
連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | JB/T 9092、GB/T 26480、API 6D、API 598 | ||||
不銹鋼鍛鋼球閥外形尺寸
公稱壓力 Class | 公稱尺寸 NPS | 尺寸 | |||||
d | L(RF) | L(BW) | L(RTJ) | H1 | H2 | ||
600 | 2 | 49 | 292 | 292 | 295 | 110 | 180 |
3 | 74 | 356 | 356 | 359 | 120 | 200 | |
4 | 100 | 432 | 432 | 435 | 140 | 210 | |
6 | 150 | 559 | 559 | 562 | 185 | 290 | |
8 | 201 | 660 | 660 | 664 | 220 | 320 | |
10 | 252 | 787 | 787 | 791 | 270 | 380 | |
12 | 303 | 838 | 838 | 841 | 310 | 430 | |
14 | 334 | 889 | 889 | 892 | 345 | 450 | |
16 | 385 | 991 | 991 | 994 | 410 | 550 | |
18 | 436 | 1092 | 1092 | 1095 | 440 | 580 | |
20 | 487 | 1194 | 1194 | 1200 | 480 | 630 | |
24 | 589 | 1397 | 1397 | 1407 | 700 | 850 | |
900 | 2 | 49 | 368 | 368 | 371 | 135 | 190 |
3 | 74 | 381 | 381 | 384 | 158 | 200 | |
4 | 100 | 457 | 457 | 460 | 190 | 230 | |
6 | 150 | 610 | 610 | 613 | 200 | 300 | |
8 | 201 | 737 | 737 | 740 | 250 | 375 | |
10 | 252 | 838 | 838 | 841 | 285 | 420 | |
12 | 303 | 965 | 965 | 968 | 350 | 460 | |
14 | 322 | 1029 | 1029 | 1038 | 400 | 530 | |
16 | 373 | 1130 | 1130 | 1140 | 480 | 600 | |
18 | 423 | 1219 | 1219 | 1232 | 530 | 640 | |
20 | 471 | 1321 | 1321 | 1334 | 580 | 700 | |
24 | 570 | 1549 | 1549 | 1568 | 810 | 965 | |
1500 | 2 | 49 | 368 | 368 | 371 | 140 | 200 |
3 | 74 | 470 | 470 | 473 | 160 | 220 | |
4 | 100 | 546 | 546 | 549 | 200 | 250 | |
6 | 144 | 705 | 705 | 711 | 210 | 320 | |
8 | 192 | 832 | 832 | 841 | 260 | 400 | |
10 | 239 | 991 | 991 | 1000 | 300 | 450 | |
12 | 287 | 1130 | 1130 | 1146 | 365 | 490 | |
14 | 315 | 1257 | 1257 | 1276 | 420 | 560 | |
16 | 360 | 1384 | 1384 | 1407 | 500 | 640 | |
18 | 406 | 1537 | 1537 | 1559 | — | — | |
20 | 454 | 1664 | 1664 | 1686 | 600 | 790 | |
2500 | 2 | 42 | 451 | 451 | 454 | 120 | 178 |
3 | 62 | 578 | 578 | 584 | 149 | 206 | |
4 | 87 | 673 | 673 | 683 | 180 | 258 | |
6 | 131 | 914 | 914 | 927 | 275 | 341 | |
8 | 179 | 1022 | 1022 | 1038 | 335 | 420 | |
10 | 223 | 1270 | 1270 | 1292 | 432 | 540 | |
12 | 265 | 1422 | 1422 | 1445 | 525 | 628 | |
以上為ASME B16.5標準法蘭連接固定球球閥尺寸。如需其他尺寸，請來電咨詢！ | |||||||
不銹鋼鍛鋼球閥結構圖
如果你需訂購我廠鍛鋼球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱尺寸、公稱壓力、閥體和內件材質、使用介質、工作溫度、端部連接形式等。本產品操作方式可選用手柄、蝸輪傳動、電動、氣動、液動、氣液聯動等，還可以與遠程控制自動化配套使用。
