乙炔阻火器產品概述
HF-4乙炔阻火器是一種乙炔專用的管道阻火器，主要由殼體、阻火芯件和止回裝置等零部件組成，其殼體可按用戶需求采用碳素鋼、不銹鋼或其他材料，阻火芯件由兩層超薄的不銹鋼帶，一條被壓成波N形，另一條平面鋼帶則將它圍繞圓心緊緊纏繞而成，而且在芯件內部有一個十字結構的支架(或在表面壓上Y形架)借以增強芯件的牢靠性，避免芯件被點燃的介質所產生的爆炸壓力沖散，以此原理來設計三角形孔的高度阻止火焰的通過，再加上足夠的流道長度來吸收火焰的熱量，使其在阻火芯件中熄滅，避免了氣體在芯件的另一端被復燃的可能性。
我公司生產的HF-4乙炔阻火器阻爆性能合格，連續13次阻爆性能試驗每次均能阻火，耐燒性能合格，耐燒試驗1小時無回火現象。本產品適用于加熱爐的燃?xì)夤艿郎?，通常?yīng)安裝在燃料氣進入噴嘴前的燃料氣管道上，以防止空火。當噴嘴回火時阻火器內金屬網與止回器壁效應轉化為熱能使火焰熄滅，防止因回火而引起燃料氣管道內爆炸的危險。
乙炔阻火器部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 殼 體 | 20# | S30408 | S30403 | S31608 | S31603 |
2 | 法 蘭 | Q235B | S30408 | S30403 | S31608 | S31603 |
3 | 阻火芯件 | 304 | 304 | 304L | 316 | 316L |
4 | 密 封 件 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
5 | 雙頭螺栓 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
6 | 螺 母 | 30CrMo | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
乙炔阻火器性能規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 13347-2010 石油氣體管道阻火器 | ||||
法蘭標準 | JB/T 81、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | GB/T 13347-2010 石油氣體管道阻火器 | ||||
工作溫度 | -20℃ ~ 150℃ | ||||
乙炔阻火器外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | ||||
D | D1 | d1 | d | H | ||
1.0 | 25 | 85 | 115 | 140 | 89 | 330 |
50 | 125 | 165 | 190 | 108 | 375 | |
65 | 145 | 185 | 210 | 133 | 420 | |
80 | 160 | 200 | 240 | 159 | 460 | |
100 | 180 | 220 | 265 | 180 | 500 | |
150 | 240 | 285 | 320 | 240 | 600 | |
200 | 295 | 340 | 375 | 295 | 650 | |

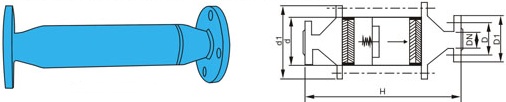

乙炔阻火器結構圖
如果你需訂購我廠管道阻火器產品，咨詢時煩請說明公稱通徑，公稱壓力，殼體材質、阻火芯件材質、使用介質、溫度、防火級別、法蘭標準等，如使用工況有特殊要求，采購時請?zhí)貏e說明。
