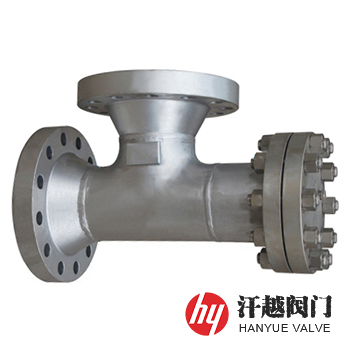

反折流式T型過濾器產品簡介
ST24C、ST24M、ST24S反折流式T型過濾器主要包括殼體、濾芯、法蘭和法蘭蓋及緊固件等，其殼體為T型結構，殼體的上開口為流體入口，左出口為清液出口，右出口上安裝有法蘭和法蘭蓋，法蘭蓋的下端設有排放口，該過濾器流體入口和清液出口上均焊有接口法蘭，法蘭通常采用化工部標準。
ST24C、ST24M、ST24S反折流式T型過濾器殼體內安裝有錐形結構不銹鋼濾芯，濾芯主要由濾筒和絲網兩部分組成，其絲網安裝在濾筒外，濾芯的左側通過定位環固定在所述左出口上。當流體由T型過濾器上開口進入置有一定規格濾網的濾芯后，其雜質被阻擋，而清潔的濾液則由左出口排出。
反折流式T型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 殼 體 | 20 | 16Mn | 304 | 304L | 316 | 316L |
| 2 | 法 蘭 | A105 | 16Mn | 304 | 304L | 316 | 316L |
| 3 | 法 蘭 蓋 | Q235B | 16Mn | 304 | 304L | 316 | 316L |
| 4 | 過 濾 網 | 304 | 304 | 304 | 304L | 316 | 316L |
| 5 | 墊 片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | |||||
| 6 | 濾筒擋圈 | Q235B | 16Mn | 304 | 304L | 316 | 316L |
| 7 | 螺 柱 | 35CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
| 8 | 螺 母 | 30CrMo | 30CrMo | 304 | 304 | 316 | 316 |
| 9 | 排放絲堵 | 304 | 304 | 304 | 304L | 316 | 316L |
反折流式T型過濾器技術規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 密封性能試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | HG/T 21637-1991 化工管道過濾器 | |||||
| 法蘭標準 | HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等 | |||||
| 檢驗試驗 | HG/T 21637-1991 化工管道過濾器 | |||||
| 過濾精度 | 0.02mm ~ 16.0mm | |||||
反折流式T型過濾器主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 安裝尺寸/mm | 排放口B | ||||
| D | L | L1 | L2 | H | 150LB | ||
| 150 (PN20) 300 (PN50) | 2 | 60.3 | 305 | 528 | 139 | 139 | NPT ?" |
| 2 ? | 76.1 | 344 | 594 | 157 | 157 | NPT ?" | |
| 3 | 88.9 | 376 | 652 | 171 | 171 | NPT ?" | |
| 4 | 114.3 | 455 | 758 | 209 | 209 | NPT ?" | |
| 5 | 139.7 | 500 | 840 | 230 | 230 | NPT ?" | |
| 6 | 168.3 | 542 | 930 | 250 | 250 | NPT ?" | |
| 8 | 219.1 | 634 | 1108 | 294 | 294 | NPT ?" | |
| 10 | 273 | 743 | 1310 | 345 | 345 | NPT ?" | |
| 12 | 323.9 | 848 | 1512 | 396 | 396 | NPT ?" | |
| 14 | 355.6 | 911 | 1632 | 426 | 426 | NPT ?" | |
| 16 | 406.4 | 1032 | 1840 | 485 | 485 | NPT ?" | |
| 20 | 508 | 1193 | 2208 | 574 | 574 | NPT ?" | |
| 24 | 610 | 1324 | 2454 | 637 | 637 | NPT ?" | |

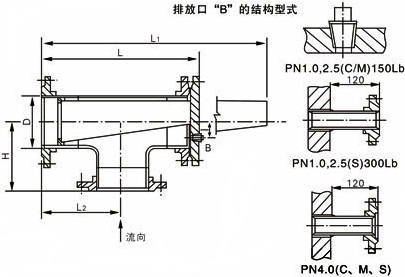

反折流式T型過濾器結構圖
如果你需訂購我廠T型過濾器系列產品，咨詢時煩請說明殼體材質、公稱通徑、公稱壓力或壓力等級、濾芯材質及過濾精度、法蘭執行標準及法蘭密封面形式等，本產品按材料的類別不同分為：ST24S不銹鋼反折流式T型過濾器、ST24C碳鋼反折流式T型過濾器、ST24M低合金鋼反折流式T型過濾器三種，如有特殊要求，請來電咨詢。
