我公司技術人員對某石化設備Y型過濾器節點焊縫分別采用JB/T4730.3-2005超聲標準和美國石油協會(API)相應的標準進行超聲檢測，將其結果做了比較分析。

Y型過濾器實物如圖1所示，采用無縫鋼管焊接而成，管的直徑都是78mm，兩管軸線夾角為25°，其他幾何尺寸如圖2所示。無縫鋼管材質為16Mn，壁厚11mm。焊接方法為手工焊單面焊接，焊接缺陷種類與手工焊相同。

圖1 Y型過濾器實物圖                圖2 Y型過濾器幾何尺寸

一、依據JB/T4730.3-2005進行超聲檢測

采用HS600數字式超聲波探傷儀，依據JB/T4730.3-2005超聲檢測標準、利用2.5MHZ9×9K2.5、2.5MHZ9×9K1斜探頭進行探傷。

Y型過濾器主體焊接完畢后，如圖3所示：①采用GS-3標準試塊制作距離-波幅曲線，利用對比試塊測出耦合聲能損失差，從進液管壁檢測管座角焊縫腳尖部分；②采用CSKⅡAm標準試塊制作距離-波幅曲線，利用對比試塊測出耦合聲能損失差，從進液管壁檢測管座角焊縫腳根、腳邊部分部分。

圖3 Y型過濾器節點管座焊縫檢測示意圖

二、依據 API相應的標準進行超聲檢測

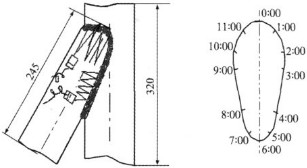

采用HS600數字式超聲波探傷儀，依據API超聲檢測標準，探頭采用5Z10×10A70(60、45)，按APIRP2XA級的對比試塊作好不同角度(45°、60°、70°)Φ1.6 mm×38 mm、1.6 mm×1.6 mm×38 mm兩種反射體DAC曲線(需要考慮靈敏度補償；還須考慮表面耦合、材質及曲率補償)。缺陷定位通過以下三方面實現：①確定缺陷所處的焊縫截面的鐘點數或離某一整點鐘點數的距離；②確定缺陷所在的三個縱向區域：支管側熔合區，焊縫中間區，還是主管側熔合區；③確定缺陷所在的三個橫向區域：焊縫上部為3區，有效焊縫厚度T對應部分稱為有效焊縫區(2區)，有效焊縫區以下部分焊縫稱根部(1區)。如圖4 所示。

圖 4 焊縫分區示意圖

檢測了4個Y 型過濾器節點焊縫，檢測結果如表1。執行API 標準時步驟繁瑣，但適用范圍廣。JB/T4730.3-2005標準當兩管軸線夾角較小時可用。從以上結果分析，執行兩種標準檢測結果基本吻合。

表1檢測結果對比
