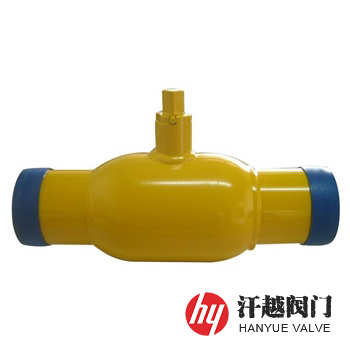

Q61F全焊接球閥產品概述
Q61F全焊接球閥是一種采用鋼管整體焊接而成，公稱壓力不大于PN40，公稱尺寸DN15～DN200，端部連接形式為對焊的浮動球閥，其設計制造標準選用GB/T 37827-2019 《城鎮供熱用焊接球閥》或JB/T 12006-2014 《鋼管焊接球閥》等。該閥不會有外部泄漏等現象，由于閥座是由碳化特氟隆密封環及加彈簧構成的，所以對壓力和溫度的變化適應能力非常強，在標注壓力和溫度范圍內不會產生任何泄滑。我公司的全焊接球閥球體加工過程有計算機檢測儀跟蹤檢測，所以球體的加工精度高。由于本產品閥體材料跟管道材質一樣，不會出現應力不均，不會由于地震及車輛經過地面時而產生變形，密封環本體采用PTFE材質，保障無泄漏。
Q61F全焊接球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
2 | 閥 管 | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
3 | 球 體 | 304 | 304 | 316 | 316L |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON | |||
5 | 閥 桿 | 2Cr13 | 304 | 316 | 316L |
6 | 閥 蓋 | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
7 | 壓 蓋 | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
Q61F全焊接球閥技術規范
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 |
液體高壓密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 37827-2019 、JB/T 12006-2014 | |||
連接端部 | 按GB/T 985.1~GB/T 985.2的規定或按訂貨合同的要求 | |||
結構長度 | GB/T 37827-2019、JB/T 12006-2014 | |||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | |||
Q61F全焊接球閥外形尺寸
公稱壓力 PN(MPa) | 公稱尺寸 DN(mm) | 縮徑尺寸 | 全徑尺寸 | ||
d | L | d | L | ||
1.0~4.0 (Class150)2.0 | 15 | 9.5 | 230 | 13 | 230 |
20 | 13 | 230 | 19 | 260 | |
25 | 19 | 260 | 25 | 260 | |
32 | 25 | 260 | 32 | 300 | |
40 | 32 | 300 | 38 | 300 | |
50 | 38 | 300 | 49 | 300 | |
65 | 49 | 300 | 62 | 300 | |
80 | 62 | 300 | 74 | 325 | |
100 | 74 | 325 | 100 | 350 | |
125 | 100 | 350 | 125 | 390 | |
150 | 125 | 390 | 150 | 520 | |
Q61F全焊接球閥結構圖
如果你需訂購我廠全焊接球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、介質溫度、執行器機構類型，本產品手動方式有手柄和蝸輪兩種，客戶如無特別說明，我司公稱通徑小于100mm默認為手柄式。
