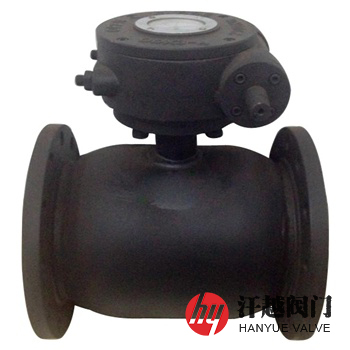

全焊接法蘭球閥產品概述
全焊接法蘭球閥是一種端部連接形式為法蘭，整體結構采用全焊接工藝制造而成的鋼管焊接球閥，其由浮動球或固定球兩種結構形式，靠彈簧力或介質作用力推動閥座與球體緊密接觸，產生低壓密封或高壓密封效果。該閥有縮徑和全通徑兩種，用戶可根據管道法蘭口徑選擇公稱通徑，可按施工及設計要求調整閥體的長短和閥桿高度，它具有零泄漏、強度高、質量輕、結構緊湊、操作力矩低和使用壽命長等特點，本閥改變閥座結構，可實現雙截?cái)嘈狗藕碗p隔離泄放等功能。本產品廣泛用于石油和天然氣長輸管線、城市埋地管網及大型石油化工裝置上。
全焊接法蘭球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
2 | 閥 管 | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
3 | 球 體 | 304 | 304 | 316 | 316L |
4 | 閥 桿 | 2Cr13 | 304 | 316 | 316L |
5 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON | |||
6 | 閥 蓋 | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
7 | 壓 蓋 | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
8 | 法 蘭 | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
9 | 驅動裝置 | 組合件 | 組合件 | 組合件 | 組合件 |
全焊接法蘭球閥技術規范
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 |
液體高壓密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 37827-2019、JB/T 12006-2014 | |||
連接法蘭 | JB/T 81、JB/T 82、GB/T 9113、GB/T 9119、HG/T 20592、HG/T 20615 | |||
結構長度 | GB/T 37827-2019、JB/T 12006-2014 | |||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | |||
全焊接法蘭球閥外形尺寸
公稱壓力 PN(MPa) | 公稱尺寸 DN(mm) | 縮徑尺寸 | 全徑尺寸 | ||
d | L | d | L | ||
1.0~4.0 (Class150)2.0 | 15 | 9.5 | 230 | 13 | 230 |
20 | 13 | 230 | 19 | 260 | |
25 | 19 | 260 | 25 | 260 | |
32 | 25 | 260 | 32 | 300 | |
40 | 32 | 300 | 38 | 300 | |
50 | 38 | 300 | 49 | 300 | |
65 | 49 | 300 | 62 | 300 | |
80 | 62 | 300 | 74 | 325 | |
100 | 74 | 325 | 100 | 350 | |
125 | 100 | 350 | 125 | 390 | |
150 | 125 | 390 | 150 | 520 | |
全焊接法蘭球閥結構圖
如果你需訂購我廠全焊接球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體和內件材質、介質溫度、執行器機構類型，本產品有手動、氣動、電動等，可按客戶需求定制。
